Selezionando il pulsante  viene attivato il widget “Traccia profilo altimetrico” che consente di visualizzare in un grafico il profilo altimetrico di una sezione identificata in mappa all'interno dei confini della Regione Lombardia.

Il widget in due sezioni:

1.Mediante la sezione “Traccia una linea sulla mappa” si ha la possibilità di tracciare in mappa una linea, spezzata o chiusa, sul territorio per il quale si vuole visualizzare il profilo altimetrico. Attivando il pulsante  e scegliendo l’unità di misura  desiderata per il calcolo del profilo, è possibile definire il segmento eseguendo più click del mouse in mappa; il punto finale della linea deve essere fissato tramite doppio click del mouse.

2.Una volta definita la linea in mappa, si apre automaticamente la sezione “Risultato Profilo” nella quale è possibile osservare il grafico distanza-quota tracciato in corrispondenza della linea disegnata in precedenza.

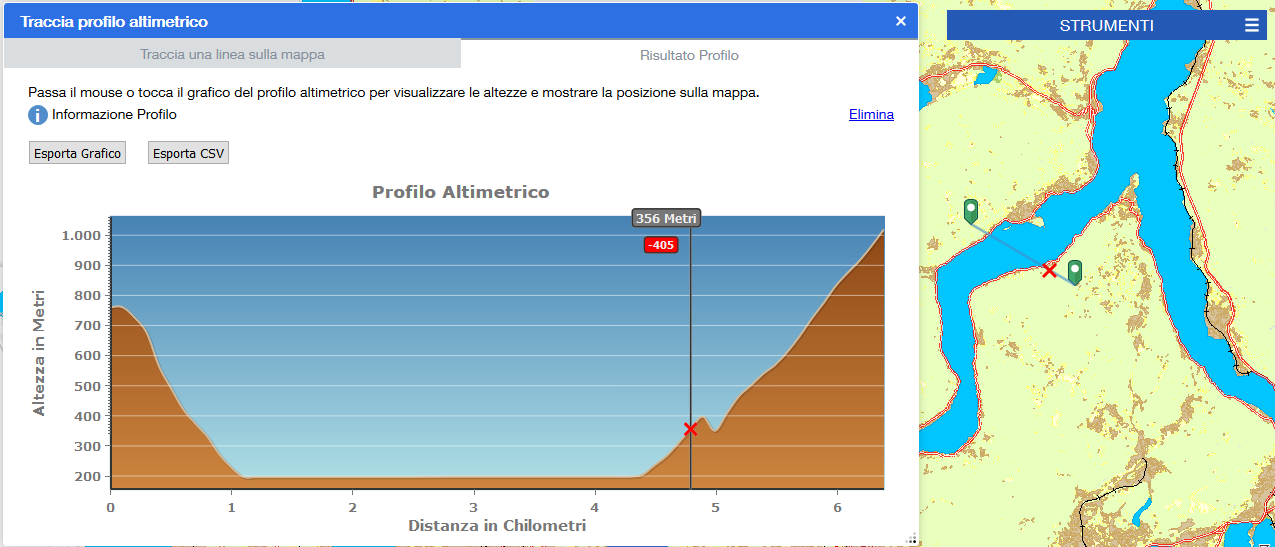

Figura: Profilo Altimetrico

Dopo la creazione del suddetto grafico, si ha la possibilità di:

correre con il mause il profilo e visualizzare:

onel riquadro grigio la quota in quel punto del profilo ;

onel riquadro rosso la differenza di quota rispetto al punto iniziale del profilo .

esportare il grafico stesso in formato HTML mediante il pulsante ;

esportare il profilo in formato CSV con il pulsante .

In particolare, il file .csv esportato, per ogni punto appartenente al profilo altimetrico, contiene le seguenti informazioni:

le coordinate X e Y (colonne ‘X’, ‘Y’);

la distanza progressiva (campo ‘Distanza’);

la quota in metri s.m.l. – sulla base del DTM della Regione Lombardia (campo ‘Z’).

Nel caso venga tracciata sulla mappa un profilo non valido, il sistema mostra un messaggio di alert per operazione negata.

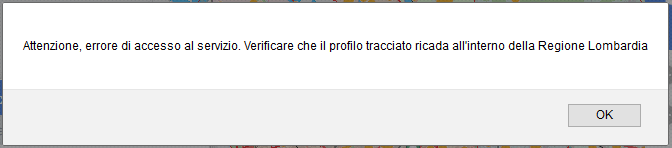

Figura: Profilo Altimetrico - linea profilo fuori confini lombardi

Un profilo non è considerato valido nei casi in cui:

uno o più segmenti della spezzata ricadano parzialmente o totalmente fuori dai confini della Regione Lombardia;

il numero di punti che costituiscono il profilo sia oltre il numero massimo di punti possibili (2000 punti).

Per uno o entrambi questi casi, si deve chiudere il messaggio di alert e ridisegnare la linea sulla mappa.

Infine, selezionando il pulsante , si può cancellare il profilo creato in precedenza.
